Weniger Temperatur, weniger Energie.

Für feinste Doppelfiltrationsqualität im Kompaktdesign.

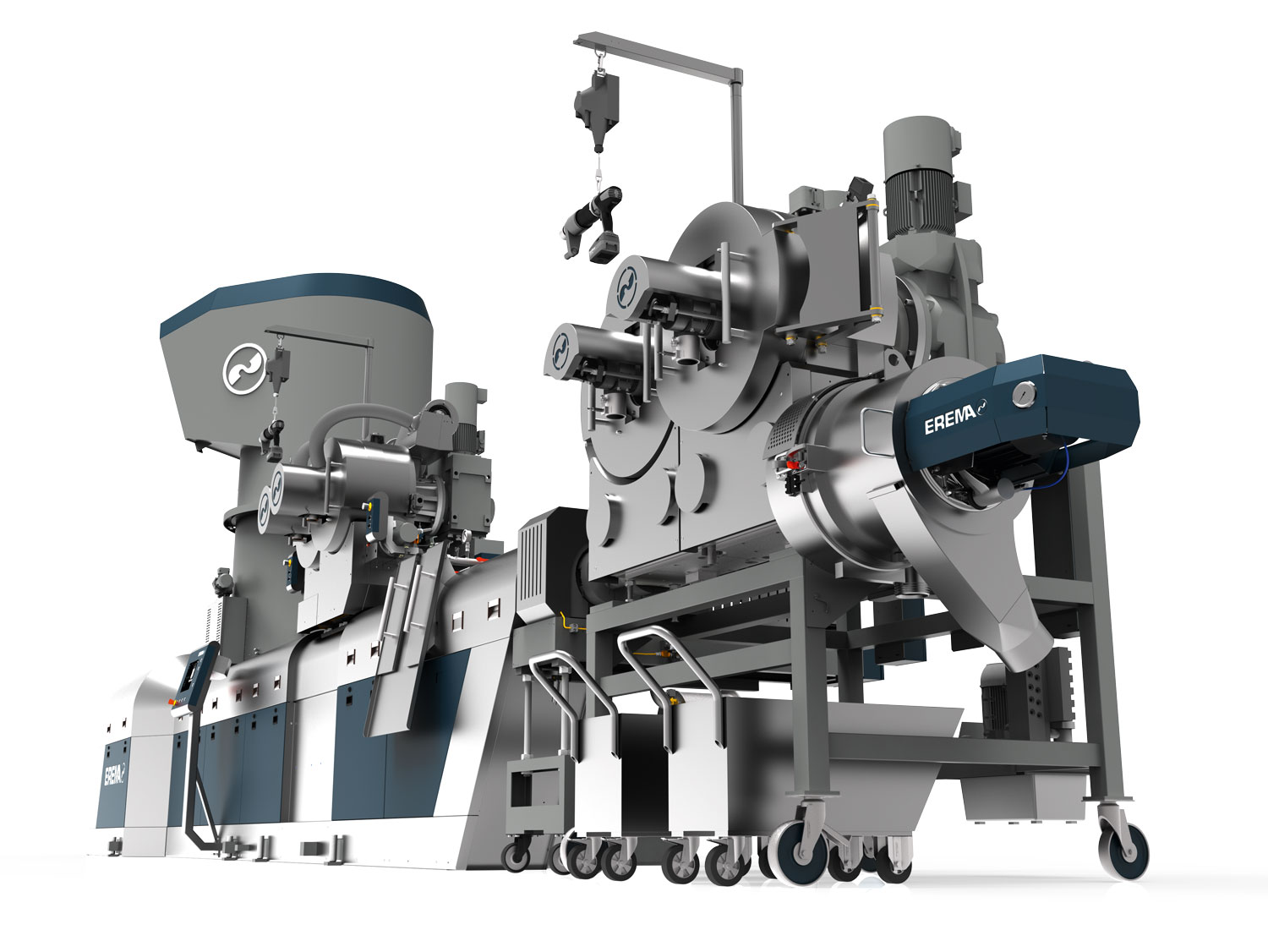

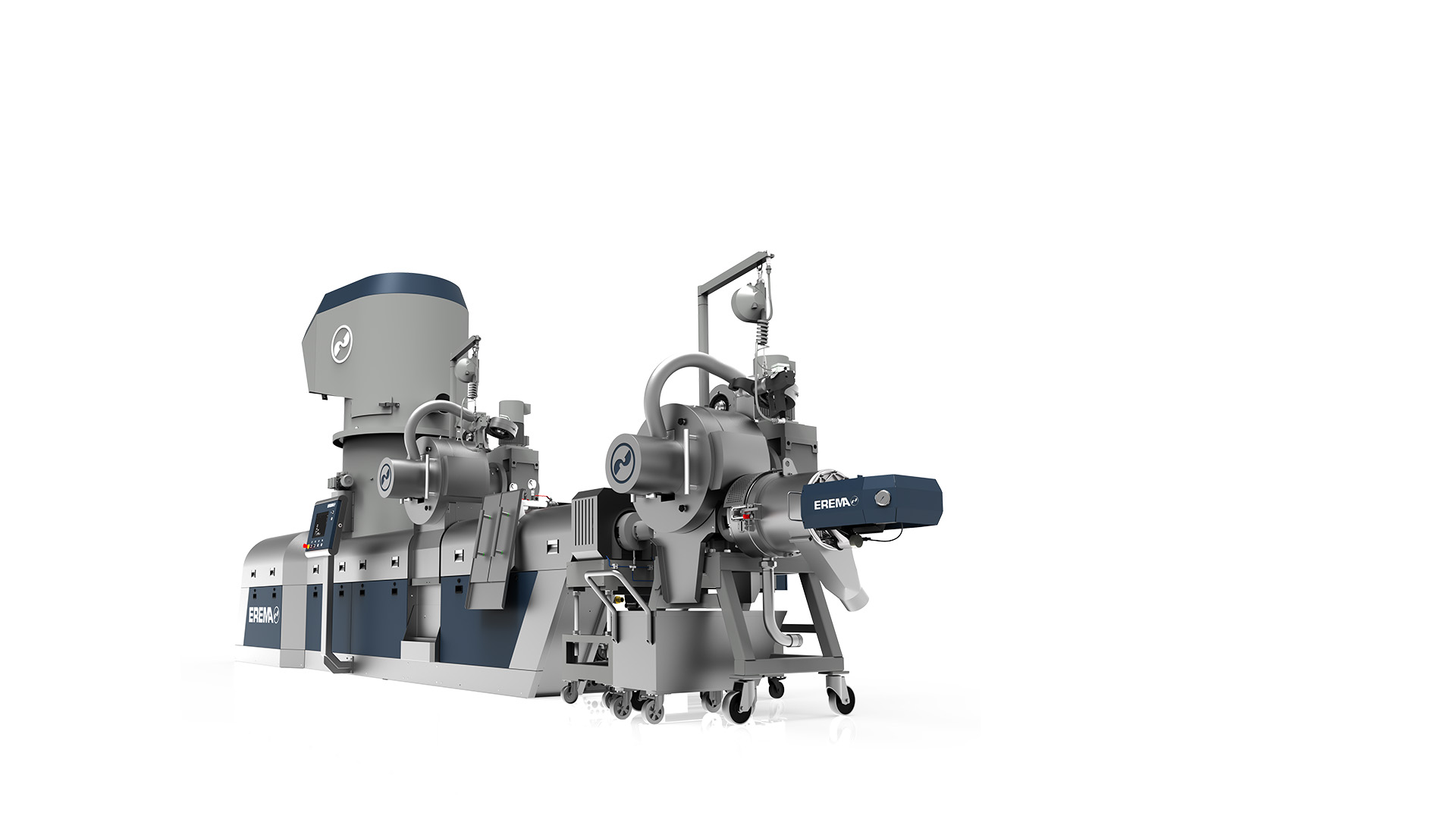

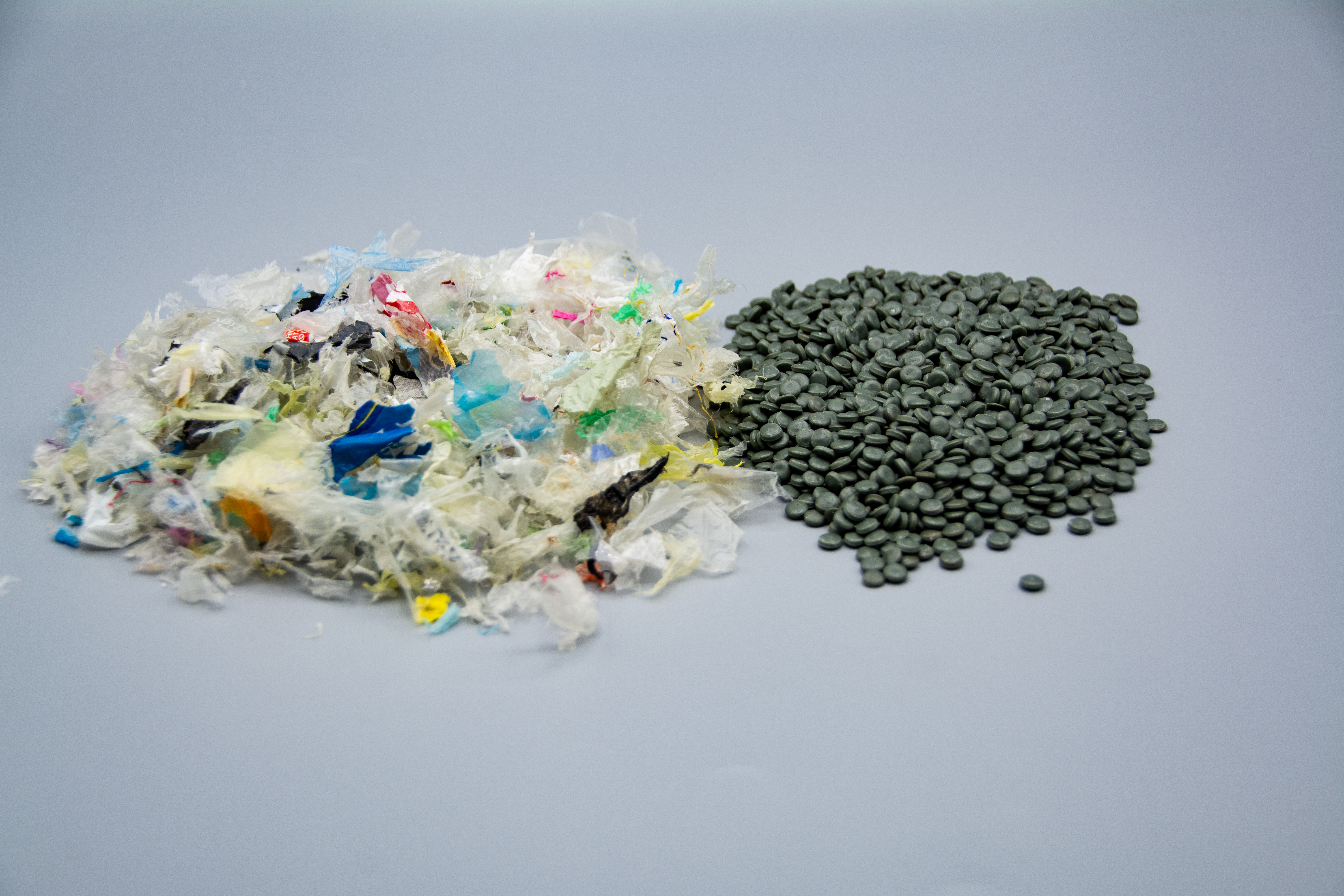

Die innovative INTAREMA® TVEplus® DuaFil® Compact erzielt feinste, doppelt gefilterte Regranulat-Qualität auf eine extrem energiesparende Art. Und setzt damit den Benchmark für Produktionseffizienz im Post-Consumer Recycling.

Bewährte Basis, erweitert um noch mehr Effizienz
Hochflexibel und dabei äußerst prozessstabil besticht die Doppelfiltrationsmaschine durch eine besonders schonende Behandlung der Schmelze – und zwar durchgehend, über die ganze Maschine hinweg. Das ist das Ergebnis der Kombination der tausendfach bewährten und patentierten TVEplus® Technologie mit der neuen, zum Patent angemeldeten DuaFil® Compact Bauweise. Hierbei übernimmt die Schmelzepumpe den nötigen Druckaufbau für die zweite Filtrationseinheit – der Extruder wird von dieser Aufgabe entlastet und kann deutlich kürzer ausgeführt werden. So sinkt die Verweilzeit, die Massetemperatur und der Energieverbrauch deutlich. Mit echten Vorteilen für die Qualität von Schmelze und Regranulat.

Das macht die Maschine für viele herausfordernde Materialien zur ersten Wahl. Insbesondere dann, wenn die Anwendung eine polymerschonende Verarbeitung sowie eine starke Filtrationsleistung verlangt, um in der Folge ein Endprodukt mit bester Recycling-Qualität daraus zu produzieren.

Mögliche Materialien

Was sich alles mit DuaFil® Compact recyceln lässt. Eine Auswahl.

Ihre Vorteile

Wirtschaftlich und technisch besser.

Weniger Massetemperatur, weniger Energie

Minus 10%

spezifischer Gesamtenergieverbrauch

Die INTAREMA® TVEplus® DuaFil® Compact erzielt eine um 18,5 °C geringere Massetemperatur vor der zweiten Filtereinheit sowie einen um 10 % geringeren Gesamtenergieverbrauch (spezifischer Energieverbrauch kWh/kg) im Vergleich zur bisherigen EREMA Doppelfiltrationslösung (Anwendung: LDPE Supermarktfolie mit Papieranteilen).

Top Regranulat-Qualität dank besonders schonender Schmelzebehandlung

Ideal für Post-Consumer Anwendungen, die eine polymerschonende Verarbeitung sowie eine starke Filtrationsleistung verlangen – für Endprodukte mit bester Qualität. Weniger Gerüche, weniger Verfärbung bei Zellulosestörstoffen wie etwa Papier- oder Holzteilchen dank deutlich reduzierter Massetemperatur.

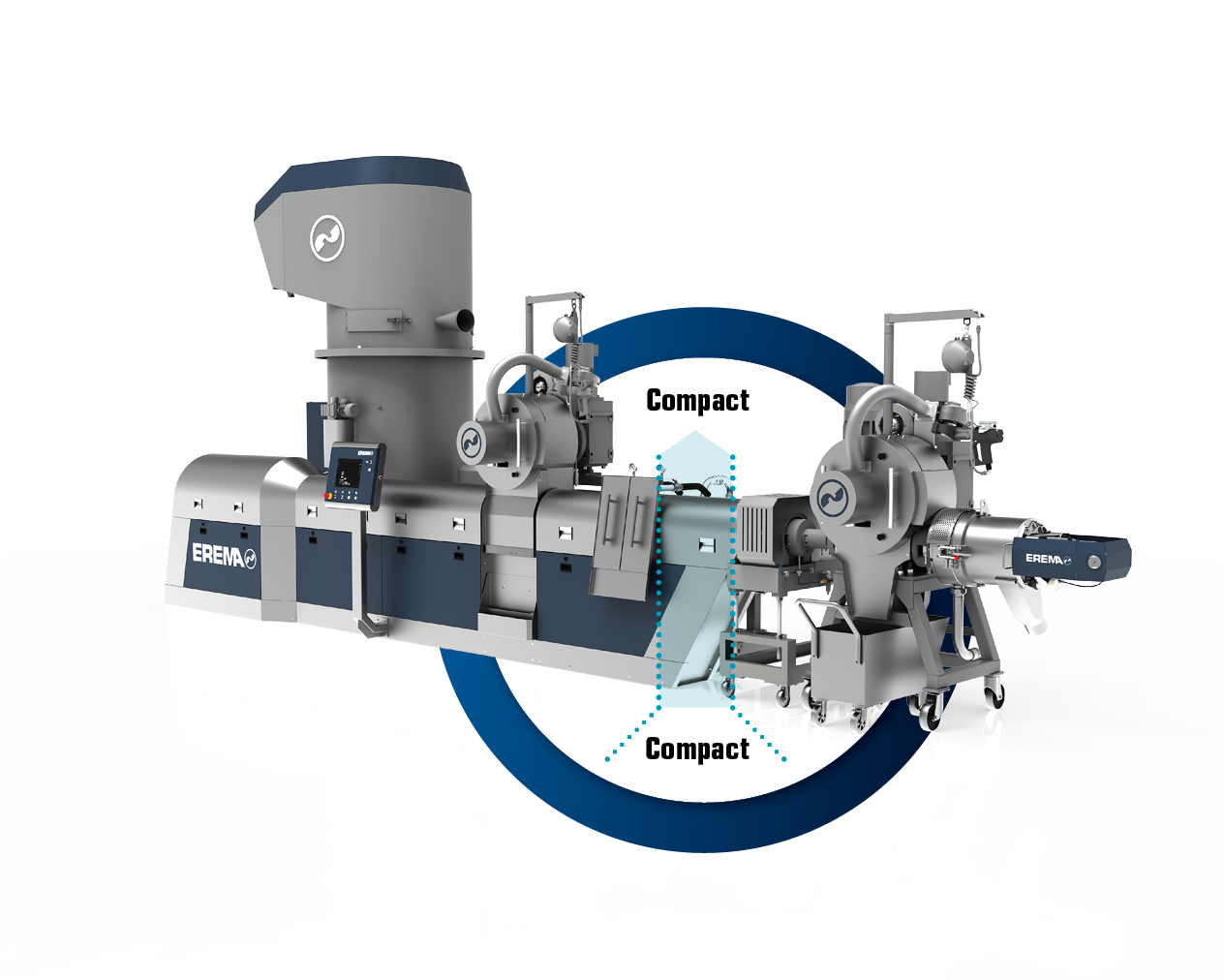

Minus 10 L/D:
Deutlich kürzere und
kompaktere Bauweise
SO KURZ. SO GUT.

Inklusive aller Vorteile der hocheffizienten TVEplus® Technologie von EREMA – tausendfach bewährt

Mit dem patentierten Extrudersystem lassen sich auch schwer verarbeitbare Materialien umstandslos aufbereiten. Schonende Schmelzebehandlung, hocheffiziente Filtration, Homogenisierung der Schmelze und Hochleistungsentgasung passieren in einem Arbeitsschritt. Das innovative Grundprinzip der TVEplus® Technologie lautet: Die erste Schmelzefiltration wird vor der Extruderentgasung angeordnet. Damit lassen sich Endprodukte in bester Qualität und einem Höchstanteil an Regranulaten realisieren.

Hoher Automatisierungsgrad: Counter Current und Smart Start sorgen für eine hohe Produktionseffizienz und stabile Prozesse.

Dank der kontinuierlichen Arbeitsweise und robusten Ausführung lässt sich bei durchgängiger Verwendung des EREMA Laserfilters für die erste und zweite Filtereinheit eine besonders hohe Maschinenverfügbarkeit erzielen.

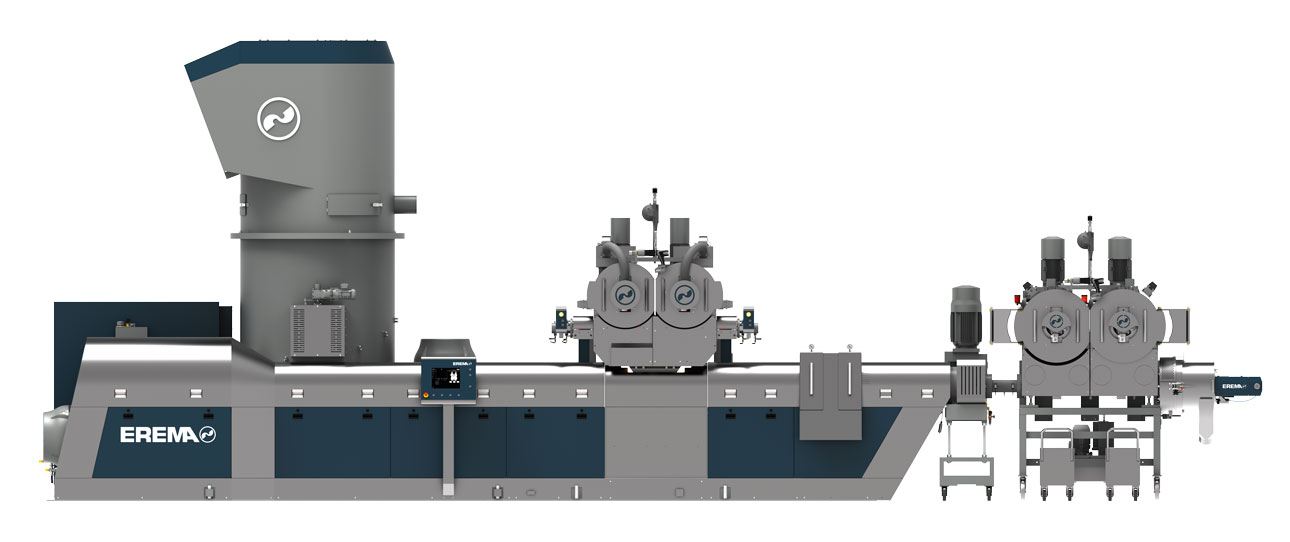

Funktionsweise

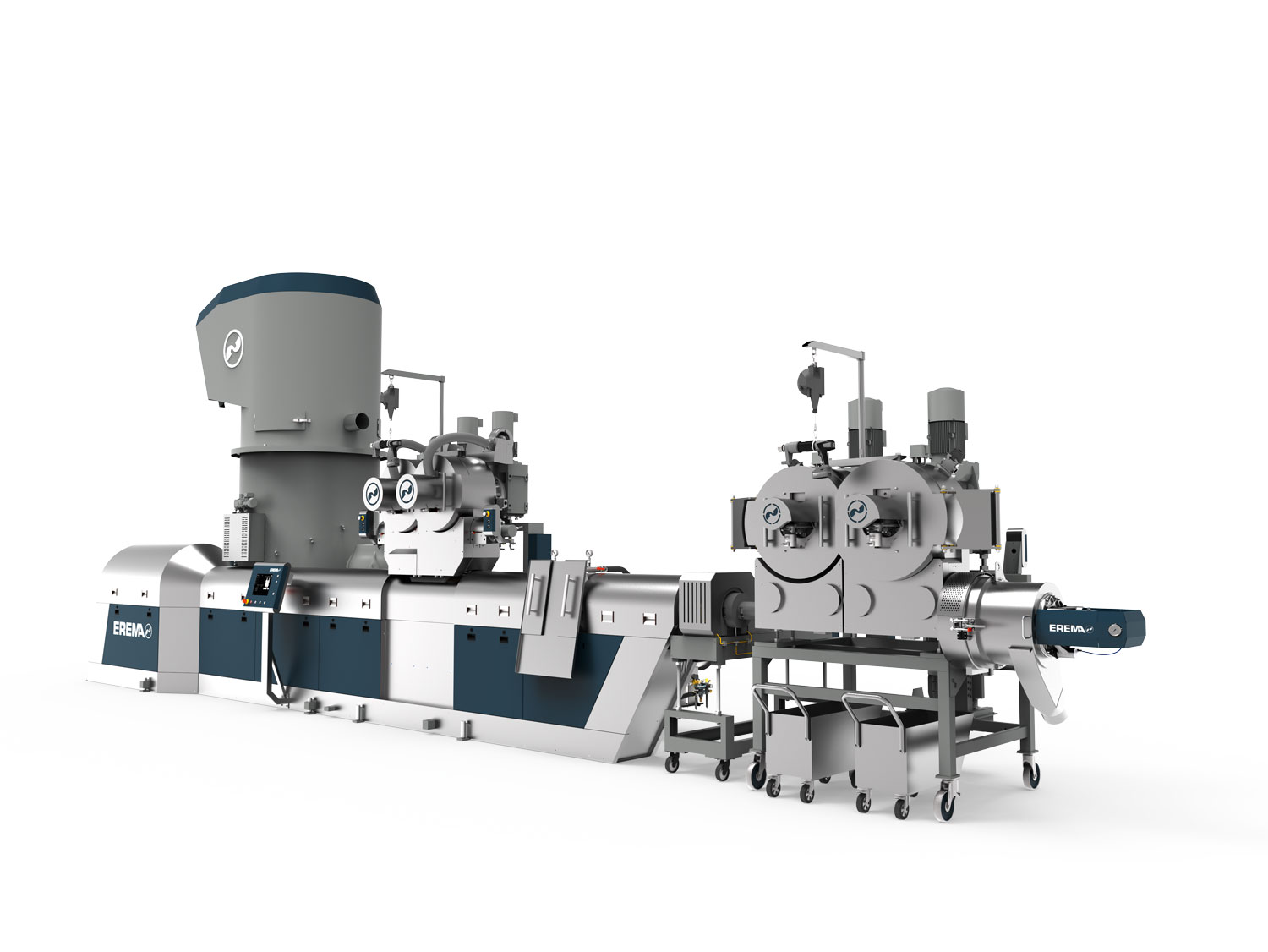

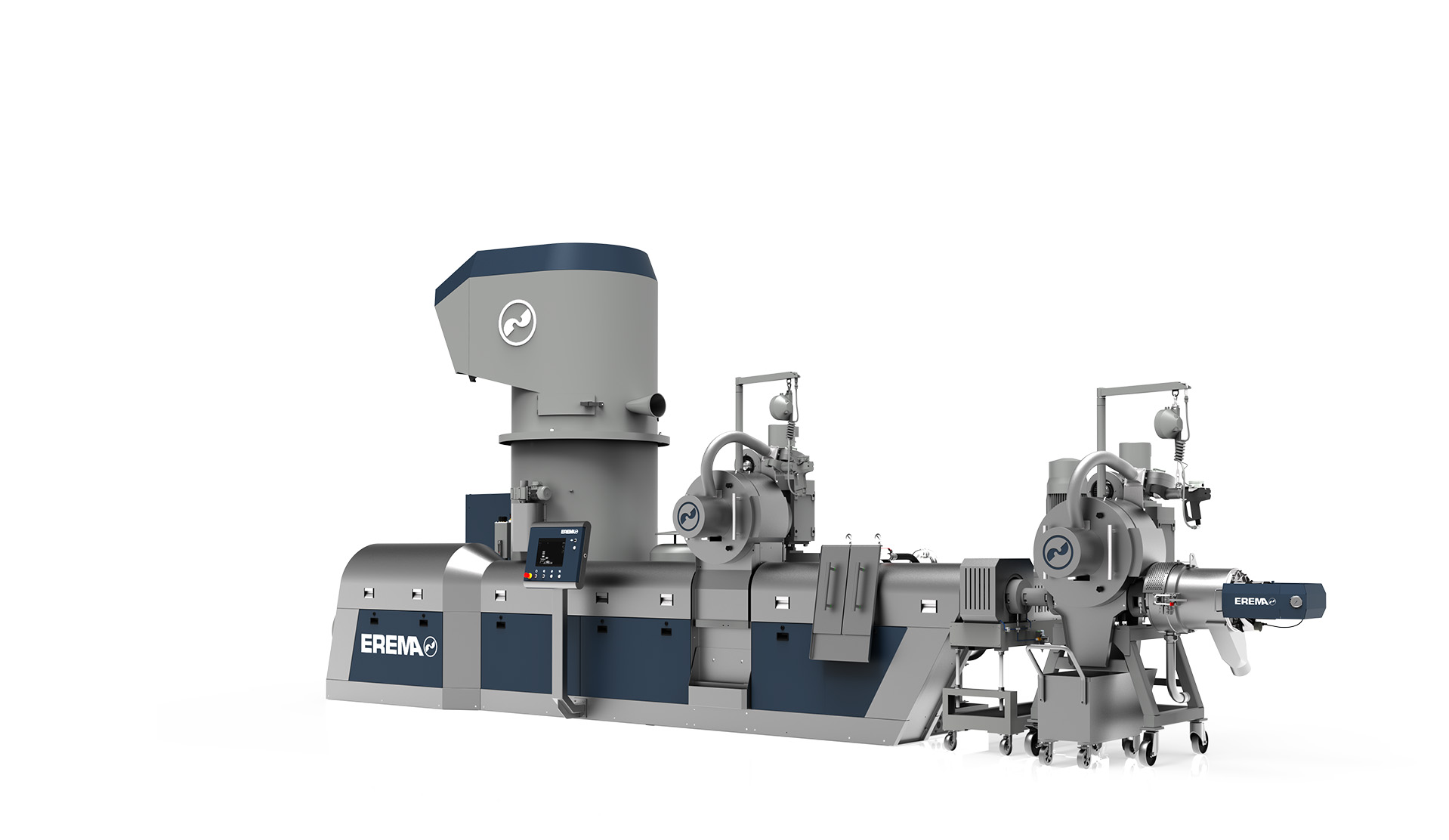

INTAREMA® TVEplus® DuaFil® Compact

1 2 3 4 5 6 7

Schneiden, homogenisieren, erwärmen, trocknen, verdichten, puffern und dosieren – in einem Arbeitsschritt. Die dynamisch kontrollierte Preconditioning Unit (PCU) ist ein Multitalent. Sie bereitet den Kunststoff bestmöglich für den Extruder auf und stellt damit bereits am Beginn des Recyclingprozesses die Weichen für konstant hohe Endproduktqualität.

Dank Preconditioning Unit wird der Extruder nicht kalt, sondern warm gefüttert. Der Vorteil gegenüber herkömmlichen Systemen: Für das Aufschmelzen des bereits trockenen, durchgewärmten Materials reicht eine relativ kurze Extruderschnecke. Die Scherbelastung ist dadurch extrem gering, die Schmelzequalität hoch.

Hochleistungsfiltration: Teil 1
Effizientes Filtern ist eine der zentralen Stärken der neuen DuaFil® Compact. Dank der schonenden Aufbereitung im Vorfeld hat der EREMA Hochleistungs-Laserfilter leichtes Spiel. Denn Schmutzpartikel und Störstoffe wie etwa Papier (z. B. von Etiketten), Holzstücke (z. B. von Palletten) oder Fremdpolymere (z. B. von Strappingbändern) werden vorher kaum zerkleinert und sind dadurch groß genug, um sie einfach aus der Schmelze zu entfernen. Durch das ausgeklügelte Design der Laserfilter Schabergeometrie werden die Verschmutzungen besonders schnell und kontinuierlich – und damit noch effektiver – gefiltert.

Die finale Homogenisierung der Schmelze in der „Plus-Zone“ des Extruders, also nach der ersten Filtrationseinheit und vor der Entgasung, verstärkt die nachfolgende Entgasungsleistung und verbessert die Eigenschaften der Schmelze.

Temperatur-Vorteil
Die neue DuaFil® Compact überzeugt mit leistungsstarker Entgasung. Diese erfolgt sehr wirksam in drei Stufen: Eine erste Entgasung passiert bereits in der Preconditioning Unit. Schritt zwei ist eine Extruder-Rückwärtsentgasung – ermöglicht durch optimales Schneckendesign. Die fi nale Double-Venting-Entgasungszone am Extruder ist besonders leistungsfähig und holt noch vorhandene Gaseinschlüsse aus der Schmelze.

Dank der DuaFil® Compact Bauweise erzielt die Entgasung eine besonders starke Wirkkraft. Denn durch den Einsatz der nachgelagerten Schmelzepumpe kommt es zu einer Entkoppelung von Druck- und Temperaturaufbau. Dadurch tritt – im Gegensatz zu anderen Doppelfiltrationslösungen – die höchste Temperatur im Gesamtsystem nicht erst am Ende der Schneckenspitze (vor der zweiten Filtrationseinheit) auf, sondern bereits in der „Plus-Zone“ des Extruders, also noch vor der Entgasung. Diese ausgeklügelte Anordnung wirkt einem späteren Aufgasen von Schmelzebestandteilen entgegen – ein klarer Vorteil für die Qualität von Schmelze und Regranulat.

Dank des Wegfalls der Austragsmeteringzone und des Einsatzes einer auf die Anwendung zugeschnittenen Schmelzepumpe erfolgt der nötige Druckaufbau für die zweite Filtrationseinheit hocheffi zient und dadurch signifi kant temperaturreduziert*. Der Extruder wird damit von der DruckaufbauAufgabe entlastet und kann deutlich kürzer ausgeführt werden (minus 10 L/D im Vergleich zur bisherigen EREMA Doppelfi ltrationslösung). Ein weiterer Vorteil des Druckaufbaus durch die Schmelzepumpe ist, dass die Extruderdrehzahl – ohne Durchsatzverluste – optimal auf das Polymer abgestimmt werden kann.

Die geringere Massetemperatur der DuaFil® Compact in diesem Bereich senkt den Energieverbrauch erheblich. Das wirkt sich positiv auf die Schmelzequalität aus.

Bedeutsam ist dabei die geringere Neigung zur Entwicklung unerwünschter Gerüche oder Verfärbungen, die bei höher temperierten Systemen stärker auftreten können. Vor allem bei Anwendungen mit Zellulosestörstoffen, wie z. B. Papier oder Holz – wie etwa beim Supermarktfolien-Recycling – ist dies ein echter Qualitätsbonus.

Ein weiteres Plus des Anlagenaufbaus ist die besonders vorteilhafte Positionierung der Schmelzepumpe im TVEplus® Gesamtkonzept „Filtration > Entgasung > Schmelzepumpe“. Denn so strömt nur gereinigte und entgaste Schmelze durch die Schmelzepumpe – ein Vorteil für die Lebensdauer dieser Komponente.

Hochleistungsfiltration: Teil 2
In der zweiten Filtrationseinheit wird die bereits entgaste Kunststoffschmelze mit dem durch die Schmelzepumpe aufgebauten, idealen Druck energiesparend nachfi ltriert. Dieser zusätzliche Filtrationsschritt hebt das Qualitätsniveau der Regranulate deutlich. Das unterstützt die Weiterverarbeitung zu Endprodukten in besonders hoher Qualität.

Die hohe Regranulat-Qualität bietet die Möglichkeit, Neuware verstärkt durch besonders hochwertige Recycling-Qualität im neuen Produkt zu ersetzen – und damit dem aktuellen Marktrend und Nachhaltigkeitsgedanken zu entsprechen.

Counter Current



Video



Counter Current®

Der Dreh- und Angelpunkt unserer selbst entwickelten Preconditioning Unit. Für höchste Prozess-Stabilität durch verbesserten Materialeinzug, höhe Flexibilität und gesteigerte Durchsätze.

Smart Start



Video



Smart Start®

Unsere Maschinen basieren auf dem Smart-Start-Konzept. Sie sind erstaunlich einfach zu bedienen, haben weniger Knöpfe, dafür mehr Benutzerfreundlchkeit. Dank gespeicherter Verarbeitungsparameter ist das richtige Rezept für jede Anwendung per Knopfdruck schnell geladen.

ecoSAVE



Video



ecoSAVE®

Geringerer spezifischer Energiebedarf, verringerter CO2-Ausstoß und durch die Ernergieanzeige am Bedienpanel den Energieverbrauch immer im Blick – ecoSAVE® leistet einen wichtigen Beitrag zum Umweltschutz und senkt zugleich die Produktionskosten.

IDEAL FÜR
SUPERMARKTFOLIEN-RECYCLING

Vorteile durch schonende Materialbehandlung

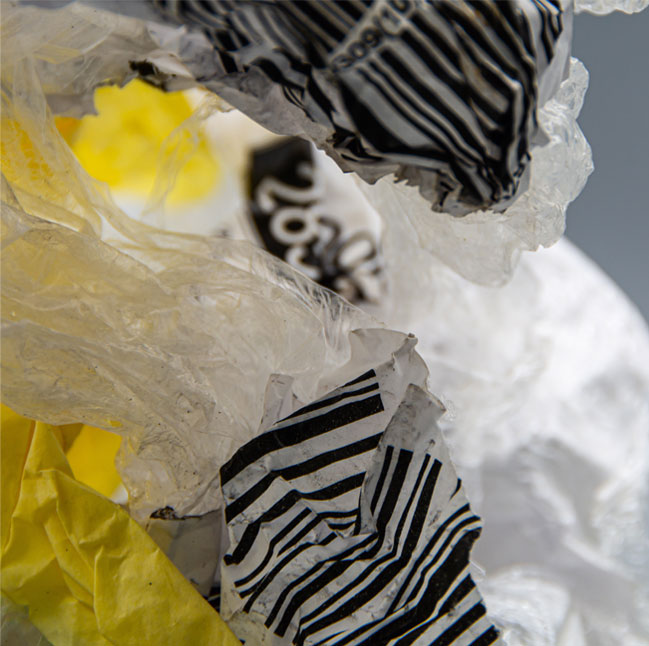

Supermarktfolie mit Papierverunreinigung

  • Stretch- und Schrumpffolie von verpackten Paletten, vorwiegend LDPE/LLDPE
  • Große (gepresste) Folienteile
  • Hohe und variierende Feuchtigkeit (u. a. durch Materiallagerung im Freien)
  • Verschmutzung: Papieretiketten (bis zu 5 %), Holzteilchen (von Paletten)
  • Fremdpolymere (z. B. Strappingbänder), Staub, etc.

Effiziente Verarbeitung mit der DuaFil® Compact


Die besonders schonende Behandlung der Kunststoffschmelze durch die INTAREMA® TVEplus® DuaFil® Compact (siehe für Details „Funktionsweise“) ist bei der anspruchsvollen Supermarktfolien-Anwendung ein echter Qualitätsvorteil:

Entfernung der Feuchtigkeit vor der Extrusion

In der Preconditioning Unit werden die großen Folienteile geschnitten, erwärmt und getrocknet. Damit wird Feuchtigkeit aus den Folien entfernt und der Extruder kontinuierlich mit warmem, vorverdichtetem Material befüllt.

Verarbeitungstemperatur, Druck und Scherkräfte bleiben gering

Dank des schonenden Aufschmelzens, des gewählten Maschinen-Setups und der kurzen, kompakten Bauweise des gesamten Extruders bleiben Druck, Scherkräfte und Masse-temperatur besonders gering.

Gegen Geruch und Verfärbung: Jedes Grad weniger zählt

Bedeutsam ist die geringere Neigung zur Entwicklung unerwünschter Gerüche oder Verfärbungen. Da Supermarktfolien typischerweise Zellulosestörstoffe, wie z. B. Papier oder Holz aufweisen, ist die temperaturberuhigte Arbeitsweise der DuaFil® Compact im Vergleich zu höher temperierten Systemen ein echter Vorteil – Stichwort: „Wirksame Geruchsprävention von Verbrennungsgerüchen von Papier“.

Hocheffiziente Filtration entfernt Papier und Holz

Durch das schonende Aufschmelzen ist die Filtration besonders wirkungsvoll. Störstoffe wie Papier, Holz oder Fremdpolymere (z. B. von Strappingbändern) werden dank niedriger Scherbelastung vor dem kontinuierlich arbeitenden EREMA Laserfilter wenig zerkleinert und dadurch einfach aus der Schmelze gefiltert.
